RealityCapture第3話 -高密度点群などのデータの持ち方-

シェアする

RealityCaptureの実践シリーズ、第3話です。

製品の詳細基本的な使用方法に関しましては、リンクをご確認ください。

今回は、高密度点群、モデル、テクスチャのデータの持ち方に関して、まとめています。データのエクスポートの前にここを理解する必要があります。

高密度点群やモデル、テクスチャを生成するには、上記リンクの「基本的な使用方法」でも説明していますが、下記のフローを行います。

  1. アラインメント(タイポイント、あるいは低密度点群)
  2. メッシュモデル(三角データ)
  3. Unwrap(点群に張り付ける画像のリンクと最適化)
  4. テクスチャ(点群に画像を張り付けたデータ)

を実行します。RealityCaptureのシステムでは、2の処理を行うことで、高密度点群とモデル同時に作成されます。その後、必要であれば、3,4を実施する事でテクスチャまで作成されます。しかし、これらのデータは、Metashapeのように、個別には管理されておらず、ユーザから見るとまとまって管理されているというイメージになります。

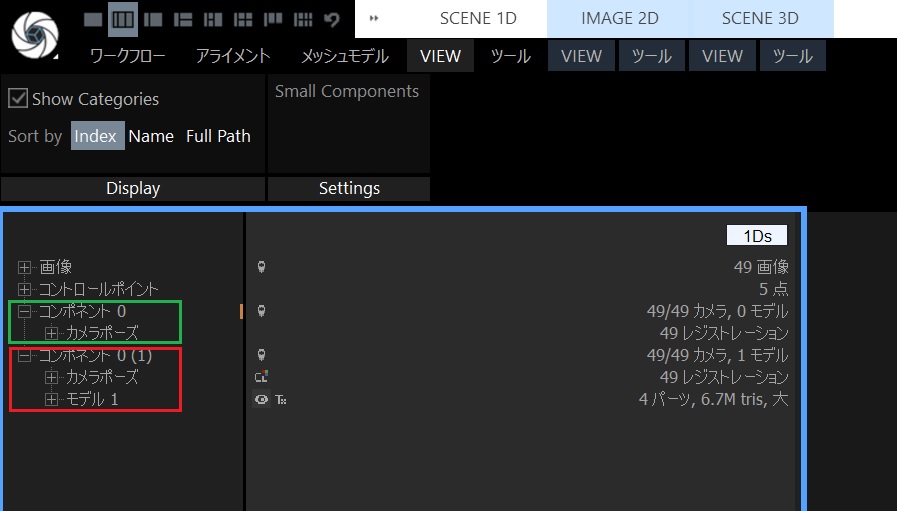

例えば、下図を見ますと、緑枠は、アラインメントで作成されたデータであり、低密度クラウドを示しています。赤枠には、高密度クラウド、モデル、テクスチャーが含まれています。ここでは、それらを個別に見る事はできず一つのデータとして管理されています。

しかし、表示的には、下図のようにVIEWのモードを切り替える事によって、3Dsの画面では、高密度点群、モデル、テクスチャーをそれぞれ見る事が出来ます。

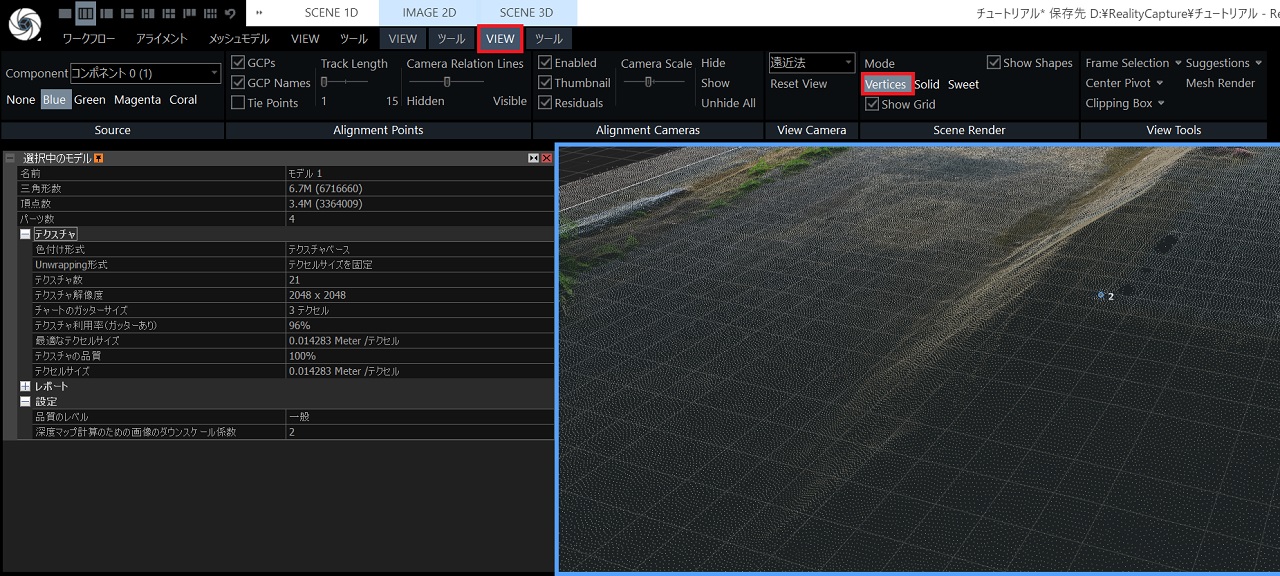

高密度点群

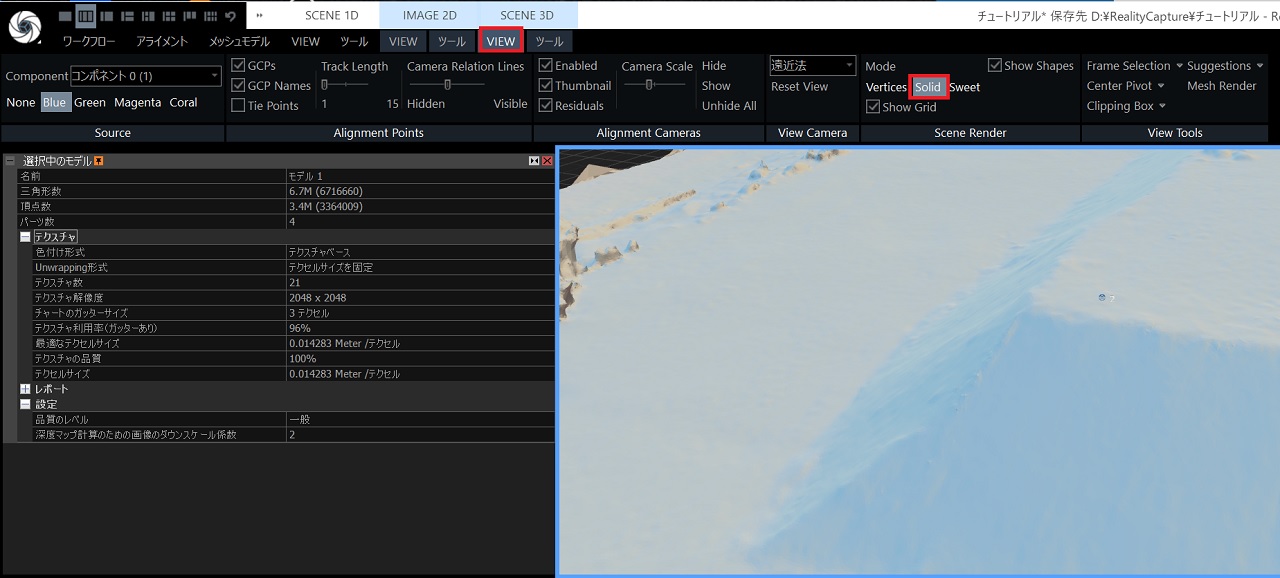

モデル

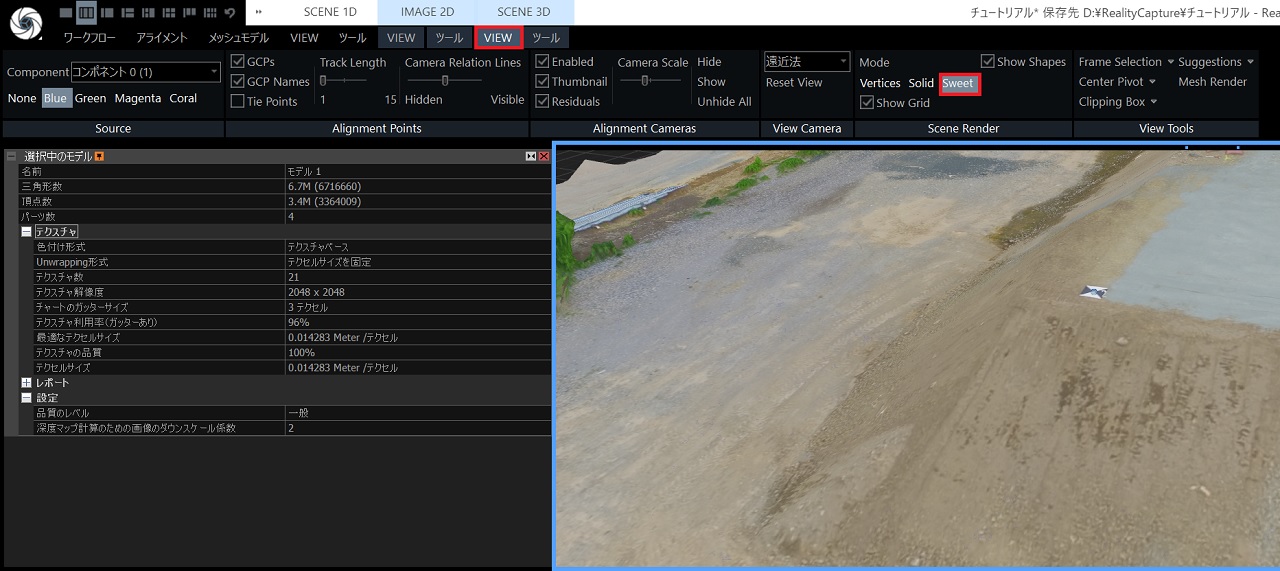

テクスチャ

以上です。
